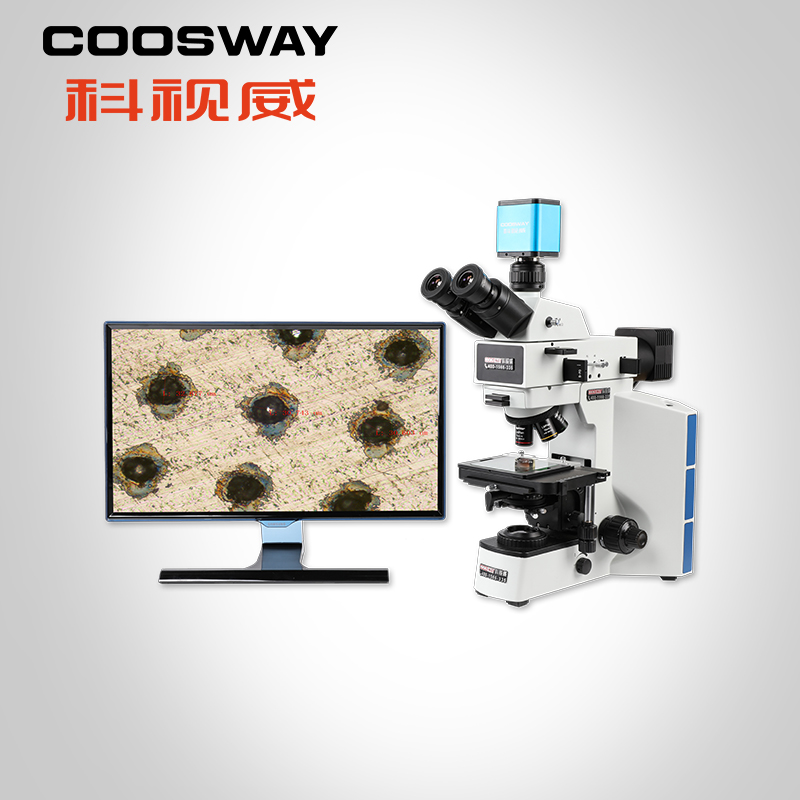

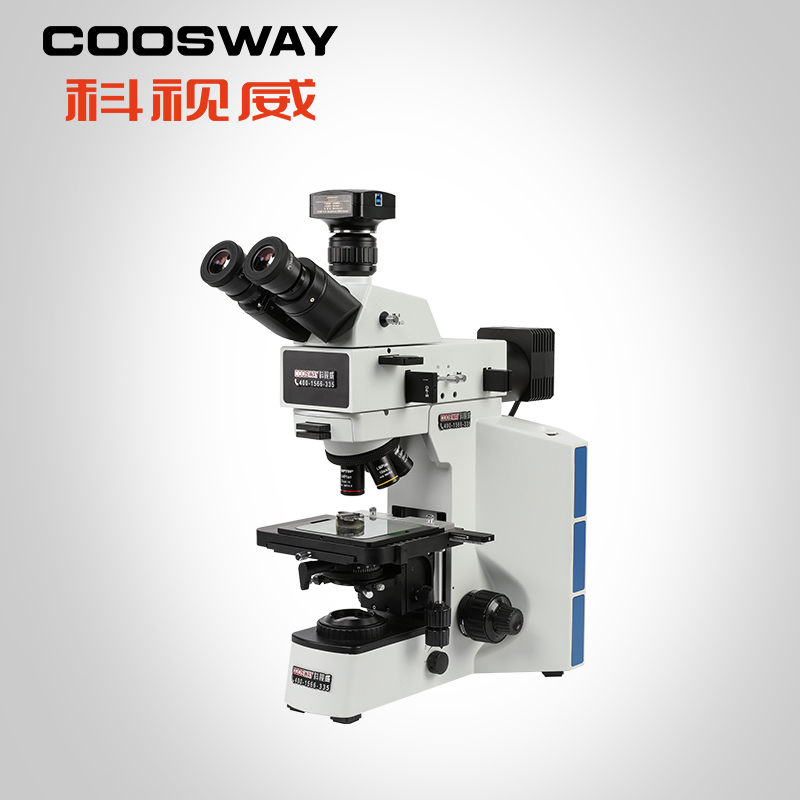

CSW-E400M

光學放大倍數

50x-500x     選配可達：2000x

數字放大倍

200x-2000x    選配可達：9000x

觀察頭

30°傾斜，無限遠鉸鏈三目觀察筒，瞳距調節：54mm~75mm，單邊視度調節：±5屈光度，兩檔分光比R:T=100：0或50：50

目鏡

高眼點大視野平場目鏡PL10X22mm

物鏡

無限遠長工作距平場消色差金相物鏡5X， LMPL5X/0.15   WD10.8mm

無限遠長工作距平場消色差金相物鏡10X，LMPL10X/0.3   WD12.2mm

無限遠長工作距平場消色差金相物鏡20X，LMPL20X/0.45  WD4mm

無限遠長工作距平場半複消金相物鏡50X，LMPL50X/0.55  WD7.9mm

物鏡轉換器

內定位五孔轉換器

粗微調焦機構

透反兩用機架，低手位粗微同軸調焦機構，粗調行程28mm，微調精度0.002mm。帶有防止下滑的調節鬆緊裝置和隨機上限位裝置。帶平台位置上下調節機構，樣品高度28mm

載物台

雙層機械移動平台，低手位X、Y方向同軸調節；平台麵積175X145mm，移動範圍：76mmX42mm可配反射用金屬載物台板，透反兩用玻璃載物台板

上照明係統

自適應寬電壓100V-240V_AC50/60Hz，反射燈室，單顆大功率5WLED，暖色，柯拉照明，帶視場光闌與孔徑光闌，中心可調，帶斜照明裝置

下照明係統（定製）

自適應寬電壓100V-240V_AC50/60Hz，透射燈室，單顆大功率5WLED，白色

聚光鏡

透射用搖出式消色差聚光鏡（N.A0.9），帶可變孔徑光闌，中心可調

其他光學附件

攝影攝像附件：0.5X C接口，可調焦

高精度測微尺，格值0.01mm

工業相機

傳感器

1/1.8英寸  靶麵對焦線：8.86mm  索尼芯片

像元尺寸

2.0μm x 2.0μm

分辨率

3840*2160/1920*1080可選

輸出幀率

60幀率/秒

曝光方式

逐行曝光

數據保存

帶測量結果圖像或者EXCEL數據保存

測量功能

內置專業V6版測量軟件

錄像功能

有

拍照功能

有

輸出接口

HDMI接口、USB2.0接口、USB3.0接口、千兆網口

鏡頭接口

標準C接口

支持設備

顯示器（含HDMI高清接口）、電腦主機

操作方式

鼠標操作

軟件升級

支持軟件遠程升級

功能

實時圖像顯示，具備圖像拍照、U盤存儲、錄像、測量數據表格存儲。

凍結功能、自動白平衡、自動曝光、亮度可調、消反光調節、黑白/彩色模式切換、橫豎十字線任意增加、可水平上下移動、自動尋邊。

測量工具：長度測量/圓直徑、周長、麵積測量/矩形長、寬、周長、麵積測量/多邊形周長、麵積測量/圓心距測量/圓弧弧度、弧長測量/直線夾角、圓內角測量等，測量精度達1微米。

主要適用行業

電鍍行業，PCB板鍍層厚度測量，金屬結構分析，粉末顆粒觀察，廣泛用於科學教研、金相分析、工業檢測、5G行業等領域。
