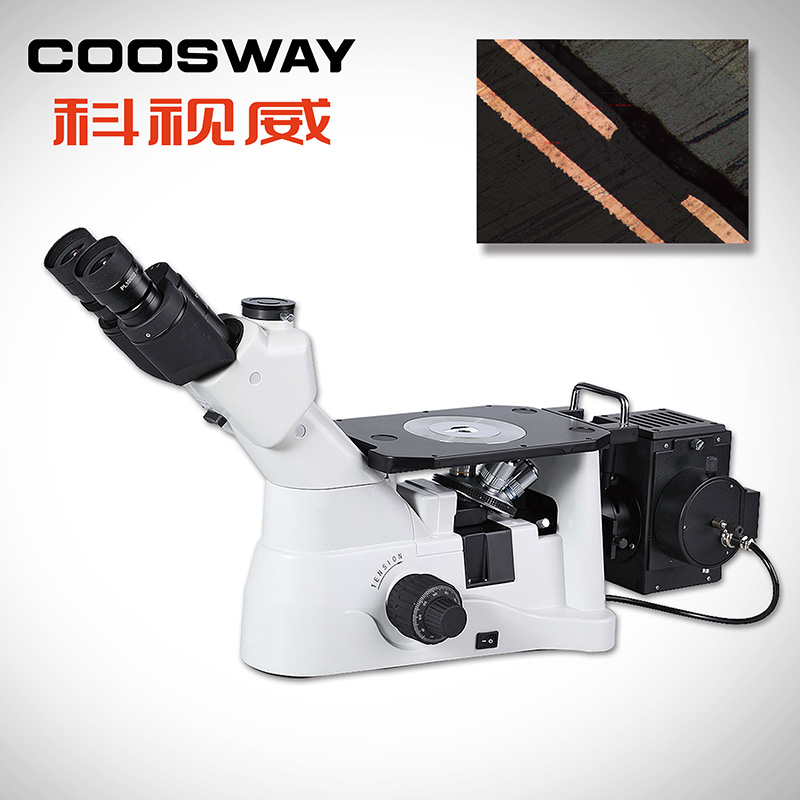

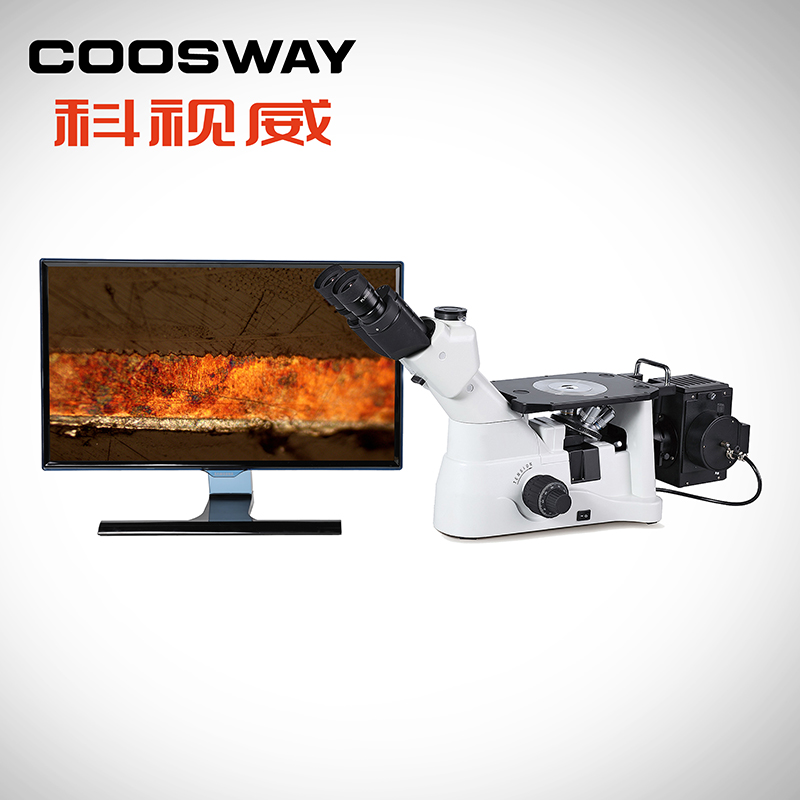

CSW-DZ30M

光學係統

無限遠色差校正光學係統

觀察頭

鉸鏈式三目頭，45°傾斜，瞳距調節範圍：54-75mm，單邊視度調節±5屈光度分光比：雙目100%，雙目:三目  =80%:20%

目鏡

高眼點大視野平場目鏡PL10X22mm

物鏡

無限遠長工作距平場消色差金相物鏡LMPL5X /0.15 /WD10.8

無限遠長工作距平場消色差金相物鏡LMPL10X/0.3 /WD10

無限遠長工作距平場消色差金相物鏡LMPL20X/0.45 /WD4

無限遠長工作距平場半複消金相物鏡LMPLFL50X/0.55/WD7.8

物鏡轉換器

5孔內定位轉換器

粗微調焦機構

粗微調同軸，粗調每轉行程：38mm，微調每轉行程：0.2 mm，調焦精度：    0.002mm，  帶鬆緊調節裝置

載物台

固定平台：尺寸160X250mm

工作台

金屬載物台板（中心孔Φ12）/金屬載物台板（中心孔Φ25）/載物台延伸板，低位同軸機械式移動尺，行程 120x78mm

反射照明係統

反射式柯拉照明器，帶可變孔徑光欄和中心可調視場光欄，自適應90V~240V寬電壓，12V50W鹵素燈，中心可調,亮度連續可調

偏光裝置

起偏鏡插片、檢偏鏡插片,可360度旋轉

其他光學附件

攝影攝像附件： 0.5X C接口

高精度測微尺，格值0.01mm

主要適用行業

電鍍行業，PCB板鍍層厚度測量，金屬結構分析，廣泛用於科學教研、金相分析、工業檢測等領域
